在半導體制造與微納加工領域，“分辨率”幾乎是所有工藝討論中繞不開的關鍵詞。無論是在學術論文、產業報告，還是在公眾層面的技術傳播中，人們常常將分辨率的提升直接等同于曝光光波長的縮短。這樣的認知并非毫無依據，因?yàn)樵诶硐牍鈱W(xué)模型中，波長確實與可分辨的最小特征尺寸直接相關。

不過當這一判斷被直接應用到真實的光刻工程實踐中時，往往會遇到明顯的偏差，甚至形成一種“悖論”：在許多實際應用場景下，繼續縮短波長并不能等比例地帶來分辨率的提升，反而會顯著增加系統復雜度、工藝難度與整體成本。理解這一現象，需要將光刻從“單一光學問題”重新放回到“系統工程”的框架之中。

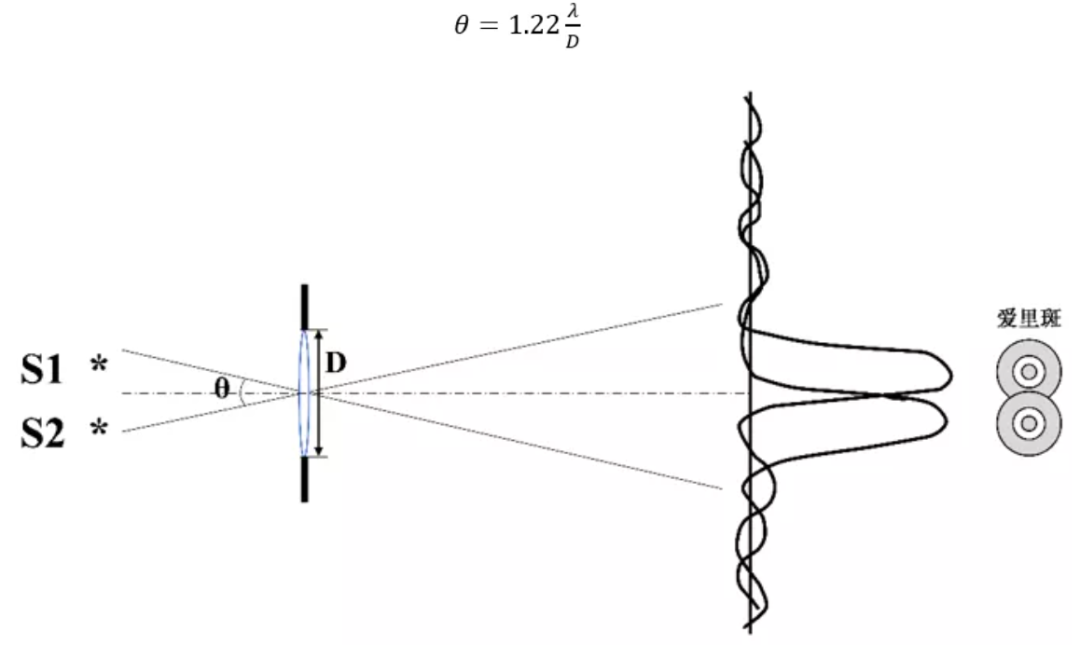

圖 瑞利判據示意圖

從經典光學理論出發，分辨率與波長之間的關系通常通過阿貝衍射極限或其在光刻領域的工程化表達來描述。無論是以最小可分辨距離的形式，還是以關鍵尺寸與工藝因子相結合的經驗公式，其核心結論都指向同一個方向，即波長越短、數值孔徑越大，理論上可實現的分辨率就越高。

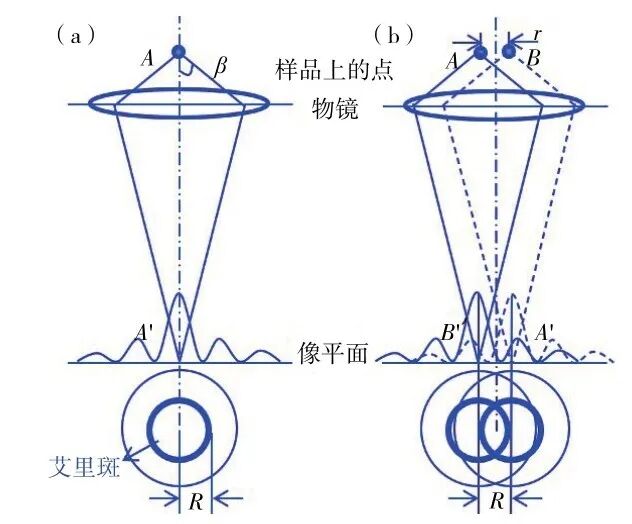

圖 （a）阿貝成像原理及理論分辨極限示意

但這一結論成立的前提是其他條件保持理想化不變。現實中的光刻系統并不滿足這種假設，因?yàn)閿?shù)值孔徑本身受限于光學設計、成像介質以及系統穩定性，而所謂的工藝因子則隱含了抗蝕劑化學、曝光策略、顯影行為與設備精度等多重因素。當這些變量被納入考慮后，波長所占的權重便不再具有絕對主導地位。

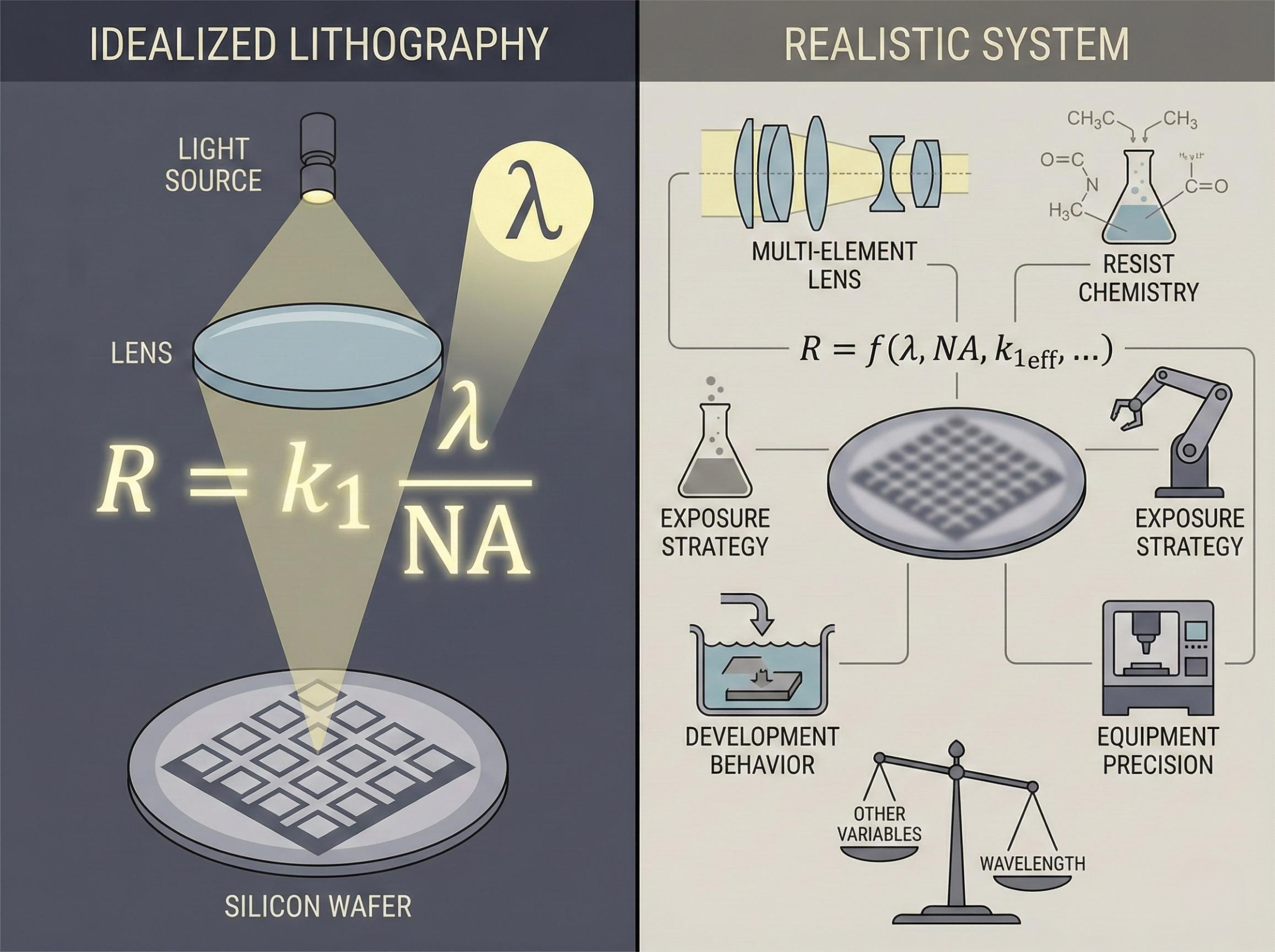

圖 理想vs現實的光刻系統差異

進一步來看，數值孔徑雖然在公式中以簡單參數的形式出現，但在工程實踐中卻意味著一系列連鎖影響。提高數值孔徑通常會顯著壓縮景深，使系統對樣品平整度、焦距控制以及對準精度變得更加敏感。

圖 景深與數值孔徑關系的示意圖

對于大面積或多層結構而言，這種敏感性會迅速轉化為良率下降的風險。因此即便在光學上具備實現更高分辨率的可能性，工程上也未必具備穩定復現的條件。這種“理論可行而工程困難”的張力，正是分辨率悖論的第一層來源。

當光與材料發生相互作用時，問題會進一步復雜化。曝光過程并非簡單地將理想光場投射到抗蝕劑表面，而是涉及多層薄膜結構中的反射、折射、干涉與吸收。不同波長在材料中的傳播行為存在顯著差異，短波長并不必然意味著更理想的能量分布。

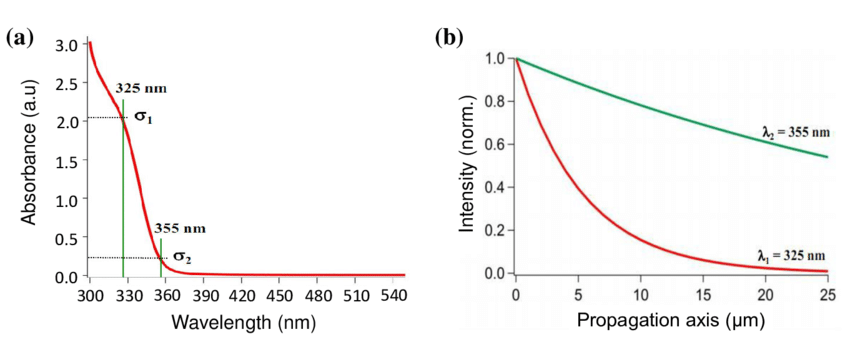

圖 不同波長在抗蝕劑中的吸收行為及其對曝光深度的影響

在某些情況下，材料對短波光的吸收增強反而會導致有效曝光深度降低，進而影響顯影后的結構形貌。這意味著，波長的縮短并非一個可以脫離材料體系獨立評估的變量，而必須與具體的抗蝕劑體系和基底結構協同考慮。

圖 鄰近效應的成因

除光子光刻之外，電子束光刻常被視為突破光學衍射極限的重要手段。電子束的德布羅意波長極短，使其在理論上具備遠高于光刻的空間分辨能力。然而在實際應用中，電子與材料的相互作用同樣帶來了新的限制。電子在基底中的多次散射會導致鄰近效應，使得某一區域的曝光結果受到周圍圖形的影響，從而產生尺寸偏差或邊緣模糊。

這一問題并不能通過單純提高加速電壓或縮小束斑完全消除，而需要依賴鄰近效應校正與劑量調節等算法手段進行補償。由此可以看到，即便在非光學的刻寫體系中，分辨率依然是物理過程與工程補償共同作用的結果。

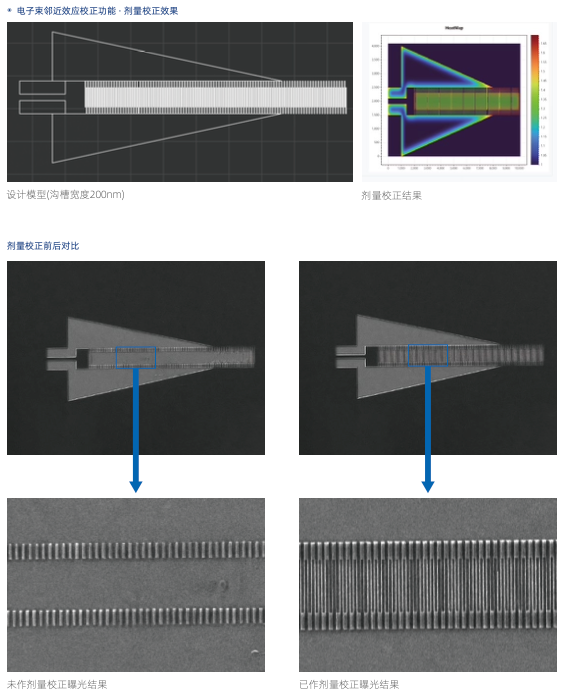

圖 澤攸科技EBL案例：電子束鄰近效應校正功能 · 劑量校正效果

抗蝕劑的化學響應進一步強化了這一系統性特征。無論是光刻還是電子束光刻，抗蝕劑對能量沉積的響應都具有明顯的非線性特征。曝光劑量與顯影速率之間并非簡單比例關系，而是受到分子斷鏈、交聯、溶脹以及顯影液擴散等多重機制的影響。

在特征尺寸不斷縮小的情況下，統計波動與隨機效應開始占據更高權重，使得線邊粗糙度和重復性成為制約分辨率的重要因素。這些問題無法通過繼續縮短波長來根本解決，而只能通過材料優化與工藝窗口控制逐步緩解。

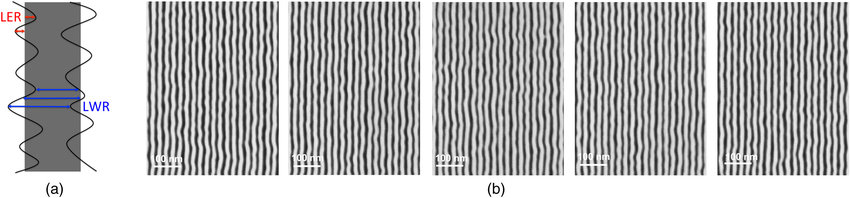

圖 線邊粗糙度與線寬波動在納米圖形中的典型表現

當視角從物理層面轉向工程決策層面時，分辨率悖論的現實意義更加清晰。任何一種提高分辨率的手段，最終都必須以成本、產率和吞吐量為代價進行評估。極短波長的光刻系統通常意味著更高的設備投入、更復雜的運行環境以及更嚴格的維護要求，而這些因素并不總是與實際應用需求相匹配。在科研與原型開發階段，追求極限分辨率具有明確價值，但在中小批量制造或功能驗證場景中，穩定性與靈活性往往更加重要。

圖 澤攸科技ZEL304G電子束光刻機

正是在這一背景下，不同光刻技術在應用中形成了互補關系。電子束光刻憑借其高解析能力，適合用于納米尺度結構的研究、關鍵區域的精細刻寫以及掩模制作等場景。以澤攸科技的電子束光刻系統為例，其通過高精度樣品臺與鄰近效應校正算法，將電子束的物理優勢轉化為可重復的工程能力，從而滿足科研和小批量高精度需求。

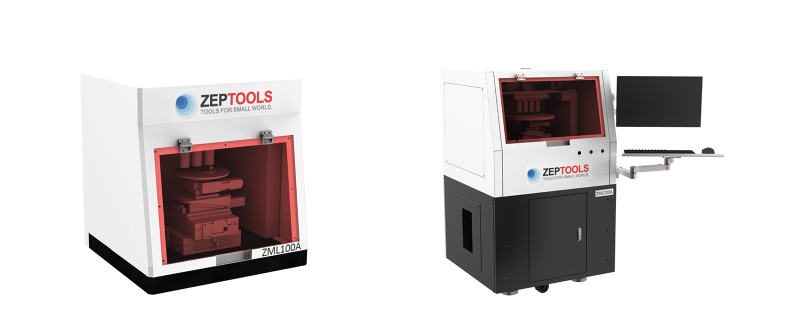

圖 澤攸科技ZML系列DMD無掩膜光刻機

與此同時，無掩膜光刻技術則通過數字化投影方式，在分辨率、速度與成本之間取得平衡，為快速原型迭代和微米級結構加工提供了更高的效率。澤攸科技基于DMD的無掩膜光刻系統，正是圍繞這一應用邏輯展開，其價值并不在于追求極限尺寸，而在于縮短設計到實現的路徑。

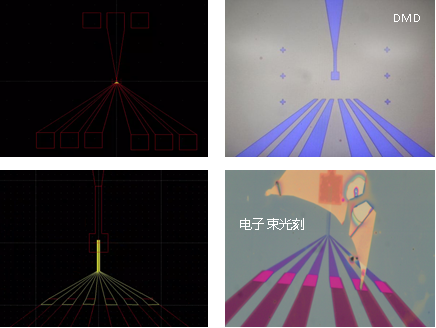

圖 ZEL304G電子束光刻機與DMD混合光刻

在實際工程中，混合工藝路線逐漸成為一種理性選擇。通過將高分辨需求限定在關鍵區域，而將大面積結構交由更高吞吐量的工藝完成，可以在保證功能實現的前提下顯著降低整體成本。這種策略從根本上體現了“分辨率服務于功能”的工程理念，而非“分辨率本身即目標”的技術崇拜。

圖 ZEL304G電子束光刻機與激光直寫光刻機混合光刻

所謂的“分辨率悖論”并非對光學理論的否定，而是對其適用邊界的現實提醒。波長的確是決定分辨率的重要參數，但它始終嵌套在一個由光學設計、材料行為、工藝穩定性與工程經濟性共同構成的復雜系統中。脫離這一系統語境，單獨討論“光越短越好”并不能為真實的微納制造提供有效指導。真正成熟的光刻技術路線，往往不是追求物理極限的結果，而是在理解限制條件的基礎上，對性能、可靠性與成本做出的理性平衡。

參考資料

1、中國科學院西安光學精密機械研究所. (2020). 【科普時間到】—人眼的延伸——如何看清世間萬物.

2、YIN Meijie,JIAN Nan,ZHANG Xi,et al.Review on the spatial resolution of transmission electron microscope[J].Journal of Shenzhen University Science and Engineering,2023,40(1):1-13.

3、Nguyen, Ngan. (2015). Fabrication and optimization of polymer-based photonic structures and applications to nonlinear optics.

4、Elprocus. (n.d.). Proximity effect: Causes, factors and its reduction. Elprocus. Retrieved January 8, 2026.

5、D. Dixit. (2015). Sensitivity analysis and line edge roughness determination of 28-nm pitch silicon fins using Mueller matrix spectroscopic ellipsometry-based optical critical dimension metrology. Journal of Micro/Nanolithography, MEMS, and MOEMS, 445 1.
