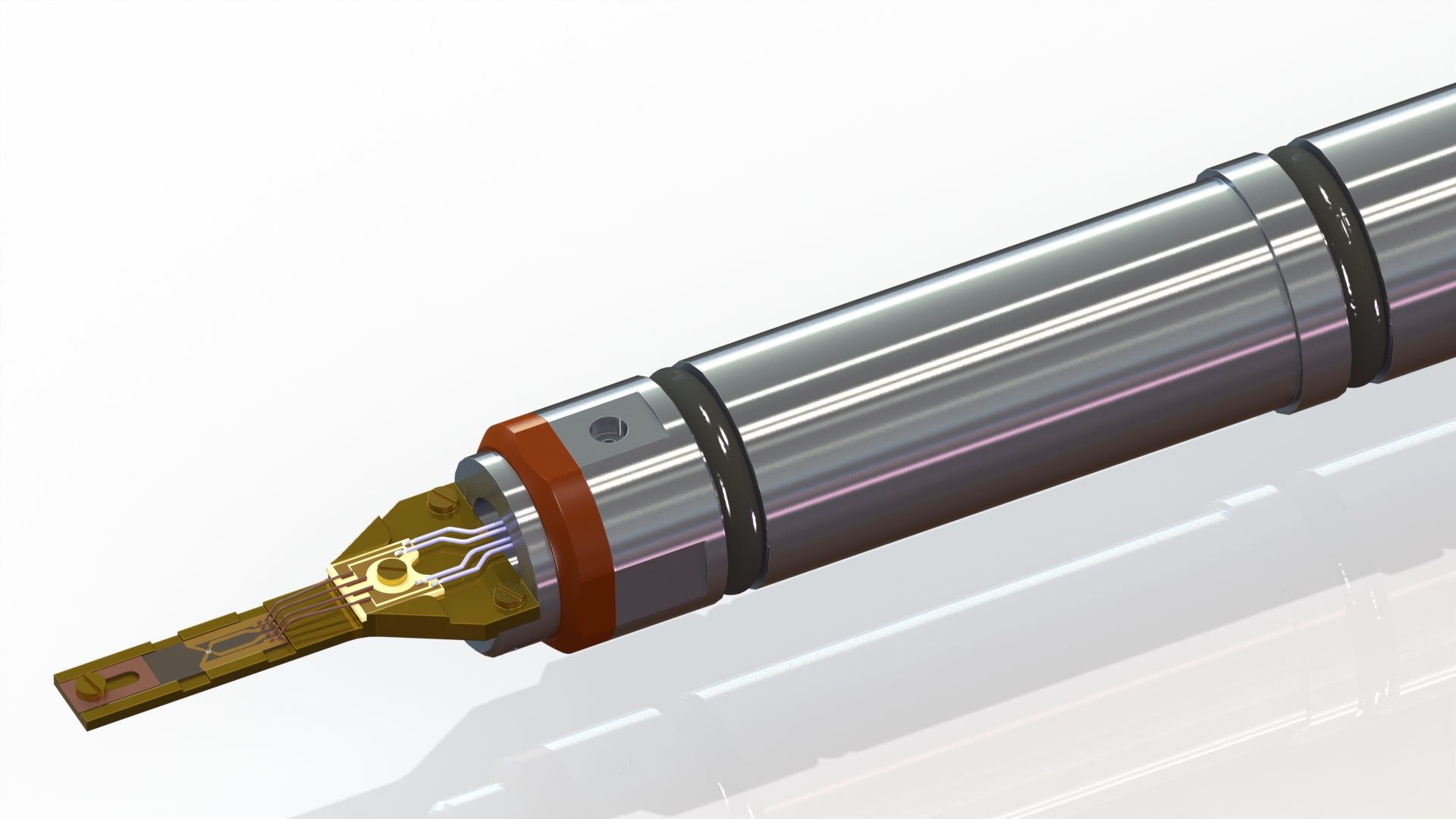

PicoFemto透射電鏡原位MEMS加熱/電學測量系統，透射電子顯微鏡是提供在較高時間分辨率下得到原子級空間分辨率的實驗手段。透射電子顯微鏡原位加熱/電學測量系統是在標準外形的透射電鏡樣品桿內安裝MEMS工藝制成的微加熱芯片和電學測量芯片。微加熱芯片可對樣品進行可控溫度的加熱，電學測量芯片可對樣品進行電性質測量。并可在進行加熱和電學測量的同時，動態、高分辨地對樣品的晶體結構、化學組分、元素價態進行綜合表征，大大地?cái)U(kuò)展了透射電子顯微鏡的功能與應用領域。

本系統硬件包括兩部分，分別是加熱/電學測量控制器、原位MEMS芯片樣品桿。軟件包括自動控溫軟件和自動電學測量軟件。

     性能指標

透射電子顯微鏡指標：

● 兼容指定型號電鏡及極靴；

● 單傾可選高傾角版本；

● 可選雙傾版本，β角傾轉±25°（同時受限于極靴）；

● 測量電極數可選。

電學測量指標：

● 包含一個電流電壓測試單元；

● 電壓輸出Z大±200 V，Z小±100 nV；

● 電流測量Z大±1.5 A，Z小100 fA；

● 恒壓或者恒流模式；

● 自動電流-電壓（I-V）測量、電流-時間（I-t）測量，自動保存。

加熱與溫控指標：

● 溫度控制范圍：室溫到1200 ℃；

● 加熱功率：Z大30 W；

● 控溫穩定性：優于±0.1 ℃；

● Z大升溫速率：1000 ℃/ms。
